نوافذ سحاب RGNL-120: مورد من الصين وترتيب الضلف
عند شراء نوافذ سحاب RGNL-120 من مورد من الصين، لا تعتمد عبارة «ثلاثة مسارات» وحدها. حدد مكان كل ضلفة وهي مغلقة، والمسار الذي تتحرك عليه، وأين تتوقف عند الفتح. جدول المنتج يذكر ترتيبات متعددة، لكن تسلسل الحركة الفعلي يجب أن يظهر في رسم الطلب، لا أن يستنتج من عدد المسارات.
ثبت جهة النظر قبل توزيع الضلف
تعرض صفحة نافذة روجنيلان RGNL-120 نظام سحاب بفاصل حراري، مع خيارات لمسارين وثلاثة مسارات. المطلوب هنا اعتماد خريطة الحركة: أي ضلفة يبدأ المستخدم بتحريكها، وما الذي يبقى أمامها أو خلفها، وكيف يعود التكوين إلى الإغلاق.
اكتب على الواجهة «منظر من الداخل» أو «منظر من الخارج». ثم رقّم الضلف من جهة ثابتة واتبع الترقيم نفسه في المقطع. قد يبدو رسمان متعاكسين صحيحين كل على حدة، لكن جمعهما دون تحديد جهة النظر يجعل المقبض أو منطقة الفتح في الطرف الخطأ. لا تعكس الرسم في مراسلة لاحقة دون تحديث بياناته.
المواصفات المؤكدة لهذا النظام
| البند | البيان المنشور وحدوده |
|---|---|
| هوية المنتج | نافذة سحاب RGNL-120؛ ليست نافذة RGNL-120-30 لمجرد اشتراكهما في الرقم الأساسي |
| عرض النظام | 120 mm؛ يرجع تحديد موضع القياس في التجميع إلى المقطع المعتمد |
| القطاعات | ألمنيوم 6063-T5 بفاصل حراري، وسماكة مدرجة 1.6-1.8 mm |
| ترتيب المسارات | مساران بضلفتين أو أربع؛ ثلاثة مسارات بثلاث أو أربع ضلف، بحسب جدول المنتج |
| الشبك | أسلاك سبيكة معدنية؛ يحدد الطلب عدد ضلف الشبك ومواقعها منفصلة عن ضلف الزجاج |
المصدر هو جدول المنتج الرسمي وصوره. لا يحدد الجدول نسبة فتح مضمونة، ولا يثبت أن جميع الضلف متحركة في كل تكوين. كذلك لا يعد عرض النظام قياسا للفتحة الصافية أو بديلا عن رسم التصنيع.
كيف تقارن الترتيبات المنشورة؟
| الترتيب | سؤال الاعتماد الأساسي |
|---|---|
| مساران وضلفتان | أي ضلفة تتحرك؟ وعلى أي جانب ينتهي تراكبها مع الضلفة الأخرى؟ |
| مساران وأربع ضلف | هل الفتحة المطلوبة وسطية أم جانبية؟ حدد الثابت والمتحرك بدلا من افتراض تماثل الجهتين. |
| ثلاثة مسارات وثلاث ضلف | ما ترتيب الضلف من الداخل إلى الخارج؟ اطلب مواضع التوقف، ولا تفترض حركة مترابطة. |
| ثلاثة مسارات وأربع ضلف | كيف توزع الضلف على المسارات، وما الأجزاء التي تبقى أمام الفتحة في وضع الاستخدام؟ |

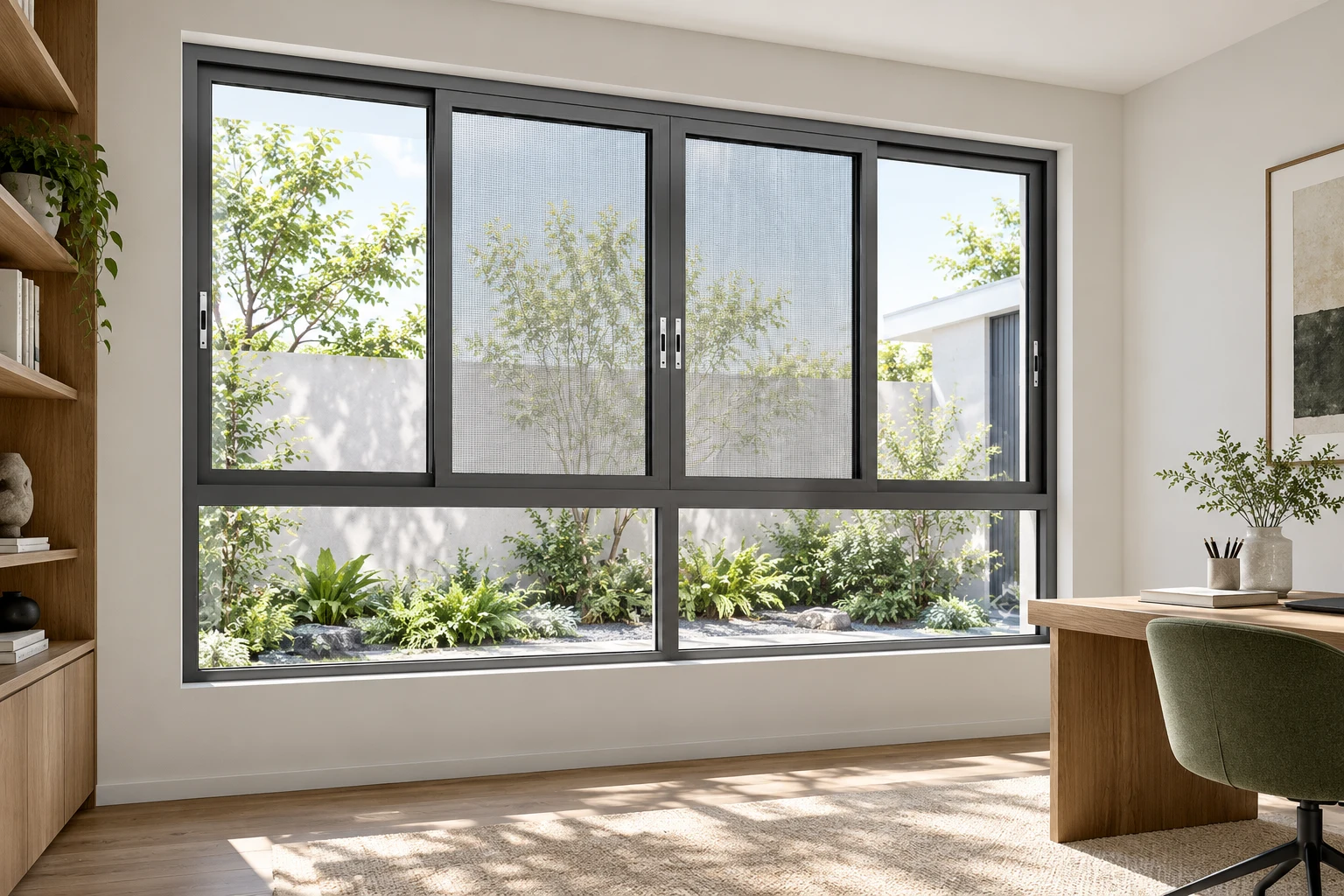

هذه أسئلة لمراجعة التكوين وليست وعودا بآلية محددة. إذا عرضت الصورة زجاجا سفليا ثابتا، فافصله عن مجموعة السحاب في جدول الأجزاء. كما يجب بيان ما إذا كان عدّ الضلف في العرض يشمل الشبك أم يخص الزجاج وحده؛ اختلاف طريقة العد قد يخفي اختلافا حقيقيا بين عرضين.
سجل الحركة في أربع حالات
اطلب واجهة ومقطعا يربطان كل ضلفة برقم ومسار. سمّ المسارات من جهة الغرفة باتجاه الخارج، وأبق أسماءها ثابتة. بعدها استخدم السجل التالي أثناء مراجعة الرسم أو مشاهدة عينة التكوين المقترح؛ صورة الإغلاق وحدها لا تكشف ما يحدث أثناء الانتقال.
| الحالة | ما يسجل في المراجعة |
|---|---|
| الإغلاق | موضع كل ضلفة، نقاط التقاء الحواف، ومكان القفل والمقبض الذي يبدأ منه التشغيل |
| أول حركة | رقم الضلفة الأولى، اتجاهها، وأي خطوة لازمة قبل تحريك الضلفة التالية |
| التوقف المطلوب | مواضع الضلف المتراكبة، حدود الفتحة المتبقية، وإمكان الوصول إلى المقابض |
| العودة للإغلاق | ترتيب إعادة الضلف ومطابقة مواضع الالتقاء والقفل للرسم، دون افتراض أن الترتيب عكسي دائما |
مثال مراجعة: تغيير جانب التهوية
لنفترض أن المستخدم طلب الفتح قرب الجهة اليمنى، ثم انتقل المكتب إلى هذه الجهة وأصبح الوصول إلى المقبض صعبا. لا يكفي عكس سهم الفتح على الواجهة. اطلب مراجعة موضع القفل، وترتيب المسارات، ومنطقة تجمع الضلف، والجزء الذي سيبقى مفتوحا. هذا مثال تنسيقي، وليس تأكيدا بأن كل ترتيب قابل للعكس.
عند طلب فيديو للعينة، اجعل رقم التكوين ظاهرا في سجل المراجعة، واطلب تصوير الدورة كاملة من الإغلاق إلى الوضع المطلوب ثم العودة. سجل أي اختلاف بين الفيديو والرسم، ومن سيجيب عنه، قبل تحويل الملاحظة إلى موافقة. لا تعتمد فيديو عاما لسلسلة مشابهة لإثبات حركة الطلب المحدد.
إذا احتاجت عدة غرف ترتيبات مختلفة، أعط كل ترتيب رمزا منفصلا حتى لو تساوت أبعاد الإطار. تجمع الكميات بحسب الرمز والحركة، لا بحسب المقاس وحده. يمنع ذلك توريد نافذتين متساويتين في الحجم لكن بجهة تشغيل غير مناسبة لإحداهما.
أثر ترتيب الضلف على نطاق السعر
قارن عروض الأسعار بعد تثبيت عدد المسارات والضلف المتحركة والثابتة والشبك ومواضع الأقفال. اطلب بيان ما تغير في القطاعات والملحقات والزجاج عند تعديل الترتيب؛ لا تفترض أن نقل جهة الفتح تعديل مجاني، ولا أن المسار الإضافي يحقق وحده النتيجة المطلوبة.
افصل تكلفة عينة التشغيل أو المستندات المطلوبة عن نطاق توريد النوافذ، وحدد الكمية لكل رمز. اربط السعر برقم مراجعة الرسم، واطلب إعادة تأكيده عند أي تغيير. لا يقدم المصدر المستخدم سعرا ثابتا أو مهلة توريد معتمدة لهذا المشروع.
بيانات طلب مراجعة التكوين
- رقم كل فتحة، أبعادها وكميتها، والواجهة المحددة بجهة النظر.
- توزيع الأجزاء الثابتة والمتحركة وترقيم ضلف الزجاج والشبك منفصلة.
- عدد المسارات المطلوب ومقطع يوضح ترتيبها من الداخل إلى الخارج.
- جانب الفتح المرغوب وموضع المكتب أو الستارة أو أي عنصر يعيق المقبض.
- حالة الاستخدام المطلوبة، مع رسم مواضع التوقف وحدود الفتحة المتبقية.
- متطلبات الزجاج والتشطيب وعينة اللون، ونطاق التسليم ووجهة الشحنة.
اطلب ردا يميز المقترح القابل للتنفيذ عن البديل الذي ما زال قيد الدراسة. بعد الموافقة، أرفق الرسم نفسه بجدول الطلب ولا تكتف بصورة مرسلة دون رقم إصدار.
أسئلة شائعة
هل ثلاثة مسارات تعني أن كل الضلف تتحرك معا؟
لا. عدد المسارات لا يثبت وجود ربط ميكانيكي بين الضلف. اطلب تسلسل الحركة الخاص بالتكوين المعروض، مع تحديد ما يحركه المستخدم في كل خطوة.
هل يمكن حساب الفتحة الصافية من عرض الإطار؟
لا يكفي عرض الإطار وحده. يجب إظهار حدود الفتحة في وضع التوقف المطلوب بعد مراعاة الضلف المتراكبة والمقابض والمحددات الفعلية.
هل يمكن استخدام مواصفات النظام ذي اللاحقة 30؟
لا تنقل مواصفات RGNL-120-30 إلى هذا المنتج. اختلاف الهوية والقطاعات المنشورة يستلزم ربط كل طلب بصفحته ورسمه المحددين.
متى تعتمد العينة للحركة؟
بعد مطابقة هويتها وعدد الضلف والمسارات والقفل مع الرسم، ومراجعة دورة التشغيل كاملة. أي اختلاف يسجل ويعالج قبل اعتماد التكوين للإنتاج.
أرسل خريطة الضلف المطلوبة
أرسل جدول النوافذ ورسما يوضح جهة النظر وحالات الفتح إلى روجنيلان. الهدف هو الوصول إلى ترتيب واضح يمكن مراجعته وتسعيره، ثم تثبيت تفاصيله في مستند واحد قبل التصنيع.
