نوافذ مفصلية RGNL-60: مصنع في الصين واعتماد المقاسات
قبل طلب نوافذ RGNL-60 من الصين، أرسل قياسات الفتحة مع تعريف السطح الذي قيس منه كل بعد. اطلب رسما يفصل مقاس الإطار الخارجي عن الضلفة والزجاج، ثم اعتمد الإصدار النهائي كتابة. رقم السلسلة لا يحدد مقاس النافذة، ولا يجوز تحويل قياس البناء إلى مقاس تصنيع بخصم ثابت غير مؤكد.
ابدأ بتعريف البعد قبل كتابة الرقم
تعرض صفحة روجنيلان الرسمية لسلسلة RGNL-60 عدة طرق فتح ضمن فئة النوافذ المفصلية. أما جدولها وصورها فيبرزان تكوينا علويا يفتح للخارج. لذلك يجب أن يسمي طلبك التكوين المطلوب، لا أن يعتمد اسم الصفحة وحده دليلا على طريقة تشغيل كل وحدة.
المشكلة ليست نقص رقم العرض والارتفاع فقط. قد يسجل المقاول فتحة الجدار، ويقصد المصمم حدود الزجاج الظاهر، بينما يحتاج المصنع مقاس الإطار الكامل. إذا حملت الأرقام الاسم المختصر نفسه، يمكن أن تبدو المراسلات متفقة رغم اختلاف ما سيصنع. اجعل بداية كل سهم ونهايته واضحتين على الرسم.
المعلومات المؤكدة وحدود استخدامها
| البند | المعلومة وما لا تعنيه |
|---|---|
| النظام | RGNL-60، ومقاس منشور 60 mm؛ ليس عرض الفتحة ولا سماح التركيب |
| المادة | قطاع ألمنيوم 6063-T5 بفاصل حراري؛ لا يثبت وحده قيمة أداء للمشروع |
| السماكة | 1.6 mm في المصدرين؛ لا تحولها إلى سماكة كل ملحق |
| طرق الفتح المدرجة | للداخل، وإمالة وفتح، وللخارج، وفتح علوي؛ يثبت الاختيار لكل نافذة |
| الزجاج والتشطيب | توجد خيارات متعددة؛ يطلب تعريف التركيبة والعينة الخاصة بالطلب |
المراجع هي كتالوج روجنيلان، الصفحة 43، وجدول المنتج الحالي. تختلف بعض رموز الزجاج وأوصاف التجهيز بينهما؛ لا نعتمدها أساسا لمقاسات القص أو لادعاء أداء. لا تنشر هذه المصادر حدا موحدا لأكبر نافذة أو خصما رقميا ثابتا حول الإطار.
طريقة الفتح تغير ما يلزم مراجعته
| التكوين المطلوب | المراجعة المرتبطة بالرسم |
|---|---|
| ضلفة تفتح للداخل | موقع المفصلة والمقبض بالنسبة إلى الردة الداخلية والستارة |
| ضلفة تفتح للخارج | الحيز أمام الواجهة والعناصر البارزة التي قد تعترض الحركة |
| فتح علوي | موضع المفصل العلوي ومسار الحافة السفلية والجلسة الخارجية |
| إمالة وفتح | تمثيل حالتي التشغيل وتأكيد التجهيز الخاص بهما |

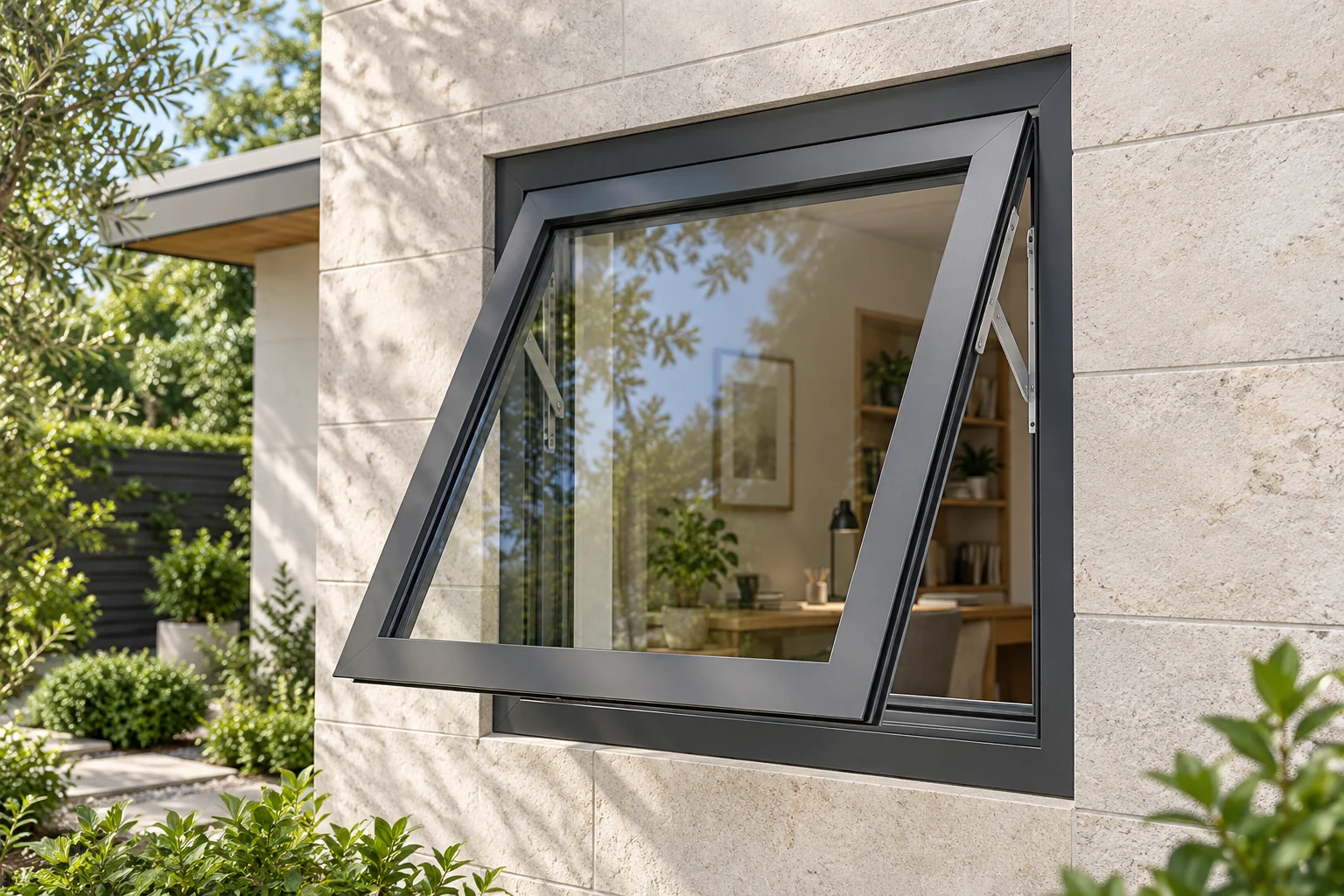

هذه خيارات منشورة، وليست أربع وظائف تلقائية في الضلفة نفسها. لا تنقل موافقة المقاس من طريقة فتح إلى أخرى دون مراجعة. قد يحتاج التغيير إلى تقسيم أو تجهيز مختلف، ويجب أن يؤكد المصنع حدود التكوين المقترح قبل اعتماده. الصورة المرفقة توضح الفتح العلوي فقط.
سجل انتقال القياس إلى رسم التصنيع
اطلب ورقة تربط كل بعد بمصدره والمسؤول عن تأكيده. لا تخلط أرقام المسح الميداني مع أرقام التصنيع في عمود واحد، ولا تمح القراءات الأصلية عند وصول الرسم. النموذج التالي يبين نقاط الربط التي يحتاج المشتري إلى مراجعتها.
| مرحلة البعد | ما يسجل قبل الموافقة |
|---|---|
| فتحة الموقع | العرض والارتفاع ومواضع القياس، وحالة اللياسة والكسوة والجلسة |
| مرجع الإطار | موقعه داخل عمق الجدار والسطح الذي تبدأ منه الأبعاد |
| الإطار الخارجي | العرض والارتفاع النهائيان مع الفراغات المحيطية المحددة في المقاطع |
| تقسيم النافذة | حدود الثابت والمتحرك، ومحاور الفواصل أو حوافها مع تسمية المرجع |
| الضلفة والزجاج | مقاسات خاصة بالتجميعة؛ لا تستنتج من مساحة الزجاج الظاهر |
| حالة الإصدار | رقم الرسم وتاريخه، وما إذا كان للمراجعة أو معتمدا للإنتاج |
مثال: تغيير التقسيم مع بقاء المقاس الكلي
لنفترض أن نافذة لها جزء ثابت وضلفة علوية الفتح، ثم طلب المعماري توسيع الجزء المتحرك دون تغيير الإطار الخارجي. رقم العرض الكلي لم يتغير، لكن موضع الفاصل ومقاس كل زجاجة وحدود الضلفة تغيرت. لا تكفي عبارة «المقاس كما سبق». اطلب رسما محدثا، ومراجعة التجهيز والزجاج والسعر، ثم أغلق الإصدار القديم بوضوح.
وعند نقل خط الفاصل، بين هل البعد إلى محوره أم إلى حافته. القياس إلى مركز القطاع ليس مساويا للزجاج المرئي. لا تحسب مقاس الزجاج بطرح سماكة الألمنيوم من عرض الإطار؛ توجد تفاصيل تجميع يجب أن يحددها الرسم الخاص بالنظام.
متى يعاد القياس؟
إذا أضيفت كسوة داخل الفتحة، أو تغيرت الجلسة، أو نقل موضع الإطار، أعد إحالة التغيير إلى صاحب القياس قبل التصنيع. احتفظ بصورة تبين موضع القراءة وتاريخها. عند اختلاف قراءات الفتحة، أرسلها جميعا للمراجعة؛ لا تقدم متوسطا يخفي الاختلاف ولا تقرر وحدك مقاسا نهائيا من أصغر قراءة.
هذه ورقة تنسيق للشراء، وليست تعليمات تثبيت أو تصميم إنشائي. يحدد المختصون تفاصيل التثبيت والعزل والصرف والسماحات الملائمة للجدار والتجميعة. إذا بقيت نقطة مؤثرة مجهولة، اكتب أنها معلقة بدلا من توقيع اعتماد شامل.
اربط عرض السعر بالإصدار نفسه
اطلب تسعير المقاس الخارجي والتقسيم وعدد الضلف المتحركة والزجاج والتشطيب والتجهيز المتفق عليه. افصل تكلفة التوريد عن القياس والتركيب وتعديل الفتحات. قد تبقى المساحة الإجمالية واحدة ويتغير نطاق العمل بسبب تقسيم جديد؛ لذلك لا تقارن عرضين بمساحة النافذة وحدها.
سجل التغييرات بعد التسعير في قائمة تبين ما تغير وما بقي. اطلب تأكيد أثرها على السعر وموعد التوريد، دون افتراض تكلفة أو مدة ثابتة. لا توجد هنا أسعار أو حد أدنى للطلب أو ضمان زمني منشور نعتمد عليه.
ملف طلب مراجعة المقاسات
- رقم النافذة والكمية وموقعها في مخطط المشروع.
- محضر القياس وصور الفتحة وحالة التشطيب عند أخذ القراءات.
- واجهة من جهة نظر محددة ومقاطع الرأس والجلسة والجانبين.
- طريقة الفتح وتقسيم الثابت والمتحرك وموقع المقبض المطلوب.
- متطلبات الزجاج والتشطيب والعينة وأي مستند أداء خاص بالمشروع.
- جهة الشحن والمسؤول عن اعتماد القياس والرسم والتغييرات.
اطلب إعادة الملف مع جدول الأسئلة المفتوحة، ثم راجع التطابق بين رقم النافذة والرسم والعرض. الموافقة على لون العينة لا تعني الموافقة على المقاسات، وموافقة المقاس لا تثبت ملاءمة الزجاج أو أداء النظام المطلوب.
أسئلة شائعة
هل رقم السلسلة يحدد عرض النافذة؟
لا. 60 mm مقاس للنظام في المصادر، وليس العرض الكلي للوحدة. يحدد عرض النافذة وارتفاعها في الرسم المعتمد للطلب.
هل أرسل مقاس الزجاج الظاهر للمصنع؟
يمكن إرساله كمتطلب بصري، لكن يجب تسميته بوضوح. ليس بديلا عن مقاس الفتحة أو الإطار، ولا يصلح وحده لاعتماد مقاس قص الزجاج.
هل يكفي ثبات الإطار عند تعديل الفاصل؟
لا. راجع أبعاد الضلفة والزجاج وطريقة الفتح والتجهيز، وسجل التعديل في إصدار جديد حتى لو لم يتغير المقاس الخارجي.
كم أخصم من فتحة البناء للتركيب؟
لا نقدم خصما موحدا. اطلب الفراغات وتفاصيل محيط الإطار للتكوين الفعلي، واعتمدها مع المسؤولين عن الموقع قبل تحويل القياسات إلى أمر تصنيع.
اعتمد أبعاد النافذة بمرجع واضح
أرسل إلى روجنيلان محضر القياس وتقسيم النافذة المطلوب لمراجعة سلسلة RGNL-60. اطلب رسما يربط الفتحة والإطار والضلفة والزجاج، مع تحديد البنود التي تحتاج إلى تأكيد قبل الإنتاج.
