ثلاثة مقاسات مختلفة قبل طلب الباب

هذه المراجعة تخص باب السحاب بفاصل حراري RGNL-120. يصفه كتالوج روجنيلان لعام 2024 بأنه نظام ثقيل، ويورد الزجاج المزدوج المقسى العازل ضمن خياراته. لا نستخدم هنا مواصفات باب داخلي معلق شديد النحافة.

• عرض الإطار الكلي: البعد من خارج الإطار إلى خارجه، وليس بالضرورة مقاس فتحة البناء.
• عرض المرور الصافي: الفراغ الخالي فعليا عند وضع فتح محدد، بعد احتساب حواف الضلف ومحددات الحركة وبروز المقابض.
• مسار الوصول: المساحة المتاحة قبل الباب وبعده مع الأثاث في وضع الاستخدام.

اطلب تسجيل المقاسات الثلاثة منفصلة. القيمتان 120 mm و183 mm تخصان عرض نظام المسارات، وليستا عرض فتحة المرور. لا تحسب الفتحة بقسمة عرض الإطار على عدد الضلف.

المواصفات المؤكدة

مقارنة المسارين والثلاثة مسارات

مقترح بمسارين

اطلب رسما يوضح كل ضلفة متحركة أو ثابتة، واتجاه الحركة، والفراغ المتبقي في وضع الفتح اليومي وعند نهاية الحركة. راجع توافق مكان الفتحة مع الممر بين أثاث الغرفة والجلسة الخارجية.

مقترح بثلاثة مسارات

اطلب رسما مستقلا للتداخل ومواضع تجمع الضلف. زيادة عرض نظام المسارات مثبتة في البيانات، لكنها لا تثبت وحدها أن الفتحة الصافية أكبر في كل ترتيب. قارن المقاس والموقع الفعليين للفراغ في المقترحين.

الفتح من اليمين أو اليسار أو الوسط متطلبات تذكر في الطلب للتحقق من إمكانية تنفيذها، وليست خيارات مضمونة لكل توزيع.

جدول اعتماد فتحة المرور

ضع رقم تعريف لكل باب، وارسم الحالات التالية على مخطط واحد بمقياس واضح. يحدد فريق المشروع الحد المطلوب للمرور؛ هذا الجدول لا يضع مقاسا تنظيميا أو معيارا لإتاحة الوصول.

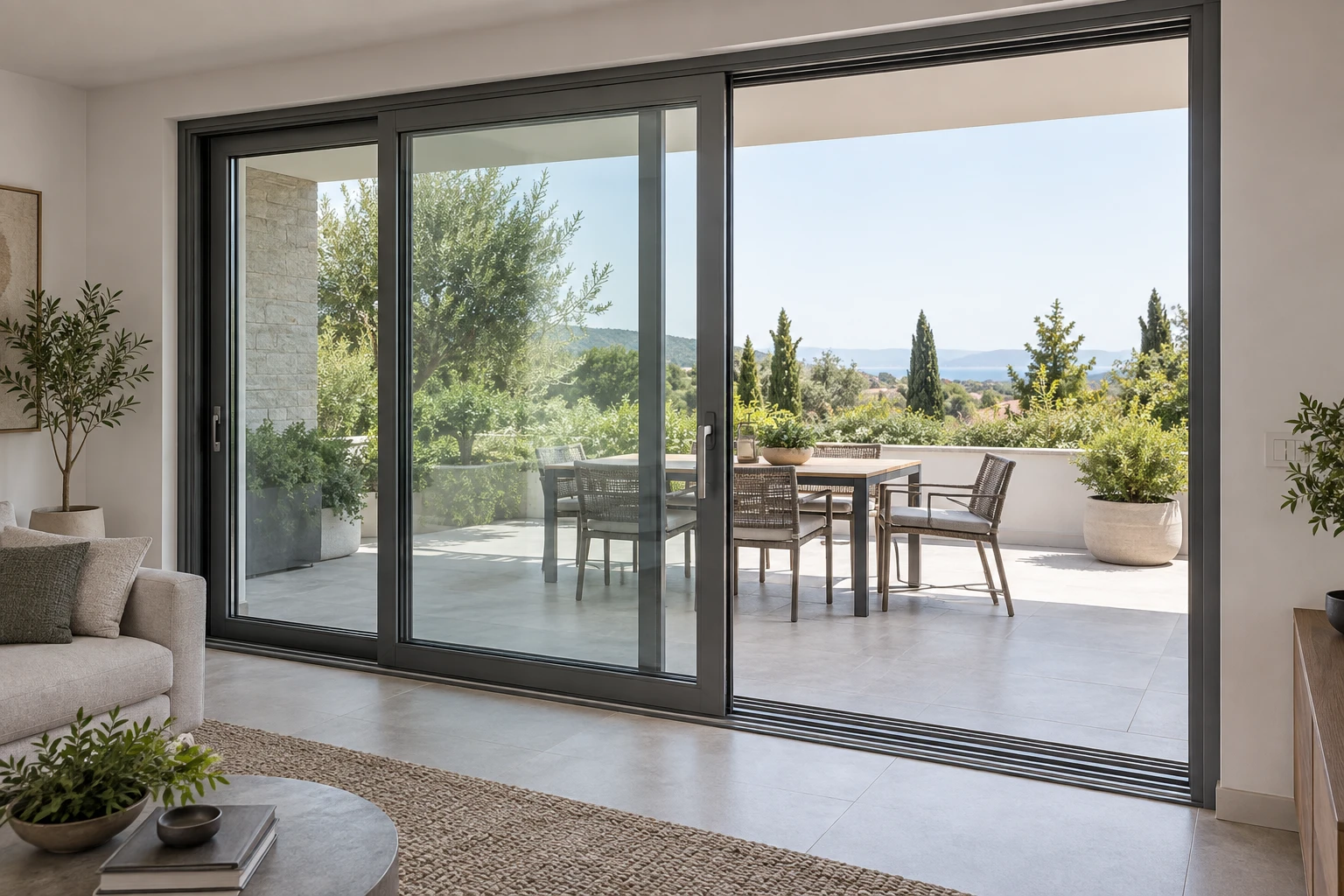

مثال تخطيطي: الفتحة مقابل ظهر كرسي

قد يحقق الباب مقاس الفتحة المطلوب، بينما يغلق ظهر كرسي مسار الخروج عند استخدام الطاولة. قارن نقل الجلسة بتعديل موضع الفتح. يجب تأكيد إمكانية ترتيب الضلف الجديد قبل تعديل أمر التصنيع؛ لا تفترض أن زيادة عرض الإطار تحل المشكلة وحدها.

راجع عرض المرور وارتفاع العتبة بشكل منفصل. الفراغ الأفقي الكافي لا يثبت وجود عبور بلا عائق رأسي. يحتاج تفصيل المسار المرتفع والمناسيب والصرف ومتطلبات المشروع إلى مراجعة مختص.

نطاق عرض السعر

قارن عروض الأبواب على أساس فتحة مرور مطلوبة واحدة ومخطط أثاث واحد، وليس مقاس الإطار وحده. قد يغير عدد الضلف وترتيبها ونظام المسارات والزجاج والتشطيب نطاق التوريد؛ اطلب الرسم والسعر المعدلين معا.

افصل أعمال الموقع، مثل تعديل الأرضية أو نقل تجهيز ثابت، عن توريد الباب. لا يوجد سعر ثابت أو حد تصنيع مثبت في هذه المقالة.

بيانات طلب المراجعة

• رقم الباب، مقاس فتحة البناء، مقاس الإطار المقترح والكمية.
• مخطط الشرفة والغرفة مع الأثاث في وضع الاستخدام.
• عرض المرور المطلوب وموقعه في الفتح اليومي ونهاية الفتح.
• اتجاه حركة الضلف وتركيبة الزجاج وعينة اللون المطلوبة.
• مقطع العتبة ومناسيب الأرضية وموقع المشروع.

اطلب إعادة رسم يميز صراحة بين المقاس المطلوب والمقاس الممكن تنفيذه، ثم اعتمد أي فرق قبل بدء الإنتاج.
