نوافذ تفتح للداخل: مورد من الصين ومساحة الحركة
عند شراء نوافذ تفتح للداخل من مورد من الصين، راجع الحيز الذي تشغله الضلفة والمقبض داخل الغرفة قبل اعتماد المقاس. في نظام روجنيلان RGNL-116، وجود خيار الفتح للداخل لا يعني تلقائيا وجود وظيفة الإمالة. حدد طريقة التشغيل، ثم نسق حركة النافذة مع الستائر وجلسة النافذة والأثاث.
هل ستعمل النافذة بعد تركيب الستائر؟
تعرض صفحة نافذة روجنيلان RGNL-116 الفتح للداخل والفتح مع الإمالة كخيارين منفصلين، إلى جانب خيارات أخرى. تتناول هذه المقالة تنسيق المساحة الداخلية، ولا تفترض أن جميع الوحدات تحتوي على الآلية نفسها.
قد تبدو النافذة مناسبة على الواجهة، بينما يمر مقبضها في موضع الستارة أو تعترضها قطعة أثاث. لذلك لا تعتمد المخطط الأمامي وحده: اطلب مسقطا لحركة الضلفة ومقطعا يبين علاقتها بجلسة النافذة والستارة العلوية.
المواصفات المؤكدة
| البيان الموثق | ما يعنيه للمراجعة |
|---|---|
| نظام RGNL-116 بفاصل حراري | اسم النظام لا يثبت نتيجة أداء أو اعتمادا لمشروع محدد |
| إطار 116 mm في الكتالوج؛ عرض 116 mm في صفحة المنتج | ليس قياسا للمساحة التي تحتاجها الضلفة داخل الغرفة |
| ألمنيوم 6063-T5؛ سماكة مدرجة 1.6-1.8 mm | تؤكد القطاعات والأبعاد الفعلية على مخططات الطلب |
| فتح للداخل وفتح مع إمالة في الجدول الرسمي | حدد الوظيفة المختارة لكل ضلفة، ولا تخلط الخيارين |
| شبك أسلاك من سبيكة معدنية في صفحة المنتج | موقع الشبك ووصول اليد إلى المقبض يحتاجان تأكيدا للتكوين المطلوب |
المصادر: كتالوج روجنيلان 2024، الصفحة 27، وجدول المنتج الرسمي. لا نورد تركيبة زجاج رقمية هنا لاختلاف ترميز التجويف بين المصدرين. زاوية الفتح وحدود مقاس الضلفة والخلوص المطلوب يجب تأكيدها للطلب.
فتح جانبي أم فتح مع إمالة؟
| الخيار المطلوب | الحيز الذي يلزم توضيحه |
|---|---|
| فتح جانبي للداخل | مسار الضلفة من الإغلاق حتى وضع الفتح المعتمد، مع بروز المقبض |
| فتح للداخل مع إمالة | مسار الفتح الجانبي، ومقطع مستقل لوضع الإمالة عند أعلى النافذة |
| وحدة مجاورة ثابتة ضمن التصميم | تمييزها عن الضلفة المتحركة حتى لا تقدر المساحة من عرض النافذة الكلي |
لا تستبدل عبارة «فتح للداخل» بطلب آلية مزدوجة الوظيفة دون تعديل العرض. كما أن فحص وضع الإمالة وحده لا يثبت إمكان الفتح الجانبي الكامل. اطلب الرسوم وتعليمات التشغيل للتكوين المختار، ولا تفترض زاوية ثابتة أو تسلسلا موحدا للمقبض.
ورقة تنسيق النافذة مع التشطيبات
استخدم مرجعا واحدا للقياس، مثل وجه الجدار الداخلي بعد التشطيب، واكتب المرجع على كل رسم. سجل المواضع الفعلية أدناه بدلا من الاكتفاء بعبارة «توجد مساحة كافية».
| العنصر المحيط | المعلومة المطلوبة على الرسم |
|---|---|
| ستارة جانبية | موضع حزمة القماش وهي مجمعة وامتدادها نحو النافذة، لا موضع القضيب فقط |
| ستارة علوية أو صندوق ستارة | بروز الصندوق ومنسوب أسفله بالنسبة إلى رأس الضلفة، في وضع الفتح المطلوب |
| جلسة النافذة وملحقاتها | منسوب السطح وبروزه؛ حدد الأشياء التي ستبقى عليه أثناء التشغيل |
| مكتب أو خزانة مجاورة | المسافة إلى وجه القطعة وأعلى سطحها، مع مسار المقبض وليس الزجاج وحده |
| الشبك والمقبض | ترتيب فتح الأجزاء والحيز اللازم للوصول إلى القفل وتشغيله |
مثال: الستارة خالية في المنتصف لكنها تعترض الجانب
في غرفة افتراضية، يكون القماش مسحوبا إلى طرف النافذة. قد يظل وسط الفتحة مكشوفا، لكن حزمة القماش تقع في مسار الضلفة قرب المفصلات. اطلب مراجعة موضع تجميع الستارة أو جهة المفصلات إن كان تغييرها ممكنا، ثم أعد فحص الحركة. لا تعتبر مجرد فتح الستارة دليلا على زوال التعارض.
اعتماد ثلاث حالات بدلا من صورة واحدة
- النافذة مغلقة: هل يمكن الوصول إلى المقبض دون إزاحة تجهيز ثابت؟
- الضلفة في الفتح الجانبي المطلوب: هل تصطدم بالستارة أو الأثاث في أي جزء من المسار؟
- وضع الإمالة، إن كان مختارا: هل يبقى الرأس خاليا من صندوق الستارة أو الستارة الملفوفة؟
اطلب الخلوص المقبول وزاوية الحركة من الرسومات المعتمدة وتعليمات النظام. لا تستخرج رقما من الصورة التوضيحية، ولا تستخدم مقاس الإطار 116 mm كبديل لحساب حركة الضلفة.
نطاق عرض السعر
قارن العروض بعد تثبيت عدد الضلف المتحركة ومقاساتها ووظيفة كل ضلفة والزجاج والتشطيب والشبك. إذا تغيرت الآلية من فتح جانبي فقط إلى فتح مع إمالة، فاطلب تحديث نطاق الملحقات والسعر، لا تغيير وصف العنوان وحده.
افصل سعر النافذة عن أعمال الستائر والنجارة وتعديل الجلسة. اتفق على الطرف المسؤول عن رسومات التنسيق وقياسات الموقع. لا تتضمن هذه المقالة سعرا ثابتا أو تكلفة تركيب أو مدة توريد مضمونة.
بيانات طلب المراجعة
- رقم كل نافذة، أبعاد الفتحة والكمية وموقع المشروع.
- واجهة من الداخل تحدد جهة المفصلات والمقبض والأجزاء الثابتة.
- مسقط الغرفة ومقطع الرأس والجلسة بعد التشطيب.
- مواضع الستائر وهي مجمعة أو ملفوفة، وأبعاد الأثاث القريب.
- وظيفة التشغيل المطلوبة والزجاج وعينة اللون الرمادي ونطاق الشبك.
اطلب ربط عرض السعر برقم مراجعة الرسم. قبل الإنتاج، يجب أن يتطابق موضع النافذة وآلية فتحها مع مخطط التشطيبات المعتمد، وأن تذكر أي نقطة لم تحسم بعد صراحة.
أسئلة شائعة
هل كل نافذة تفتح للداخل قابلة للإمالة؟
لا تفترض ذلك. صفحة المنتج تذكر الفتح للداخل والفتح مع الإمالة بشكل منفصل؛ حدد الوظيفة وآلية التشغيل في الطلب.
هل عرض النظام يحدد المسافة المطلوبة أمام النافذة؟
لا. عرض 116 mm لا يساوي بروز الضلفة المفتوحة. يلزم رسم يعتمد على مقاس الضلفة والمفصلات والمقبض والحركة المعتمدة.
هل تكفي مسافة بين قضيب الستارة والإطار؟
لا. راجع حجم القماش عند التجميع، والصندوق أو الستارة الملفوفة عند الرأس، ومسار الضلفة في الأوضاع المطلوبة.
هل يمكن افتراض زاوية فتح معينة؟
لا تحدد البيانات المستخدمة زاوية معتمدة لكل تكوين. اطلب تأكيدها مع حدود المقاسات والملحقات المقترحة.

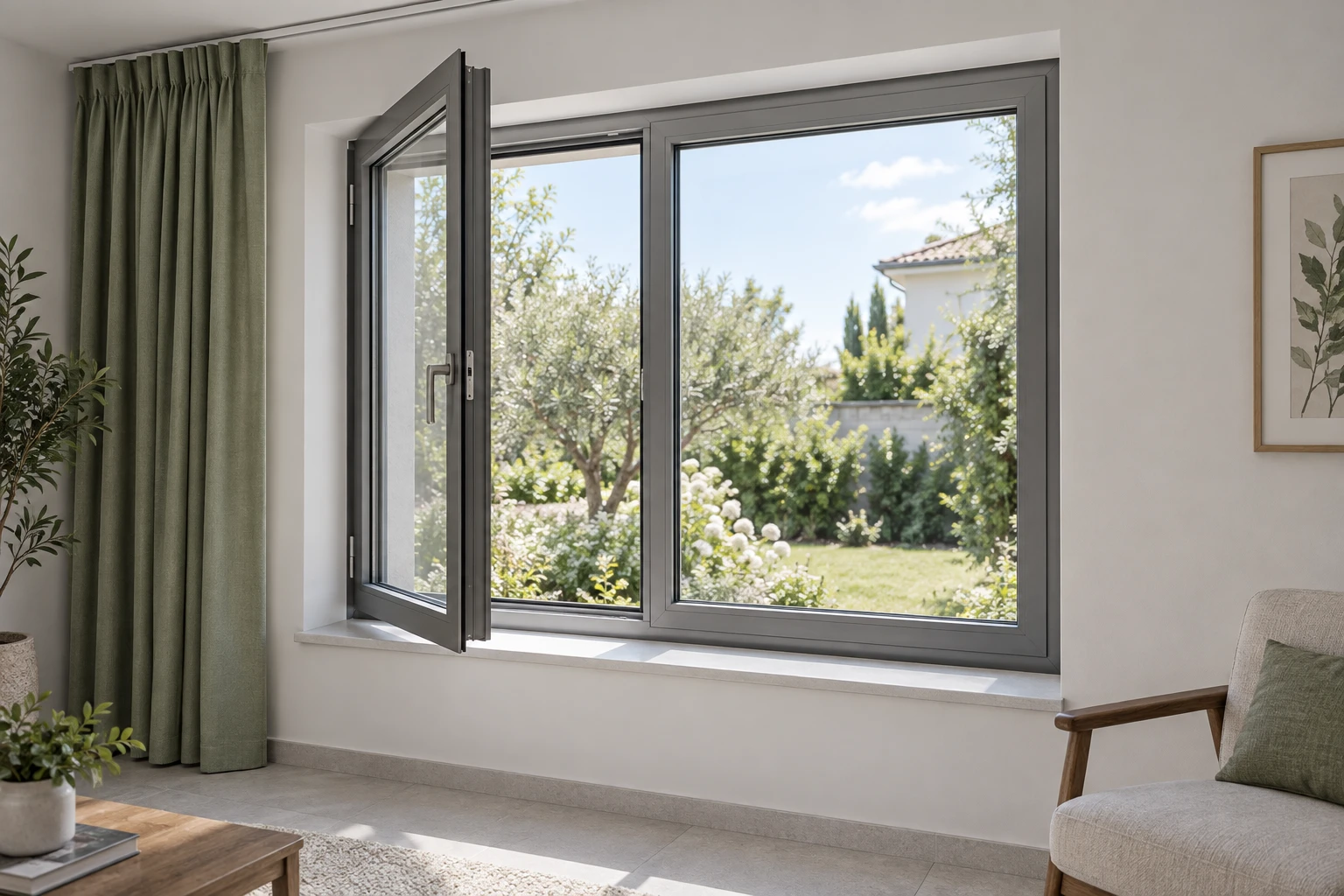

هل الصورة تبين مقاسات أو لونا نهائيا؟
الصورة توضيحية فقط. يعتمد اللون على العينة، وتعتمد الأبعاد والخلوصات على مخططات الطلب ومراجعة الموقع.
