أبواب مدخل ألمنيوم: مصنع في الصين وتجهيز فتحة الباب
عند شراء أبواب مدخل ألمنيوم من مصنع في الصين، لا ترسل عرض الفتحة وارتفاعها فقط. حدد هل القياس للبناء الخام أم بعد التشطيب، وأرفق منسوب الأرضية ومقاس الإطار الخارجي المطلوب. في باب روجنيلان RGNL-100، الرقم 100 mm يخص مقطع النظام، وليس عرض الباب أو مقدار الفراغ الذي يترك للتركيب.
ثلاثة مقاسات لا تتبادل معانيها
تخص هذه المراجعة باب المدخل بألواح الألمنيوم RGNL-100، وليس الباب المحوري أو باب السحاب. تعرض صفحته الرسمية نظاما بفاصل حراري وخيارات لترتيب الضلف. الهدف هنا تحويل قياسات الموقع إلى رسم يمكن اعتماده للإنتاج.
- فتحة البناء: المسافة المتاحة في الجدار، مع بيان حالة التشطيب ومراجع القياس.
- المقاس الخارجي للإطار: حدود الإطار الذي سيصنع؛ يجب إظهاره مستقلا عن فتحة البناء.
- فتحة المرور الصافية: الفراغ المتاح عند وضع الفتح المعتمد، وليس عرض الضلفة أو الإطار.
اطلب ظهور المقاسات الثلاثة على الرسومات بأسماء واضحة. لا تحول قياس الموقع إلى مقاس تصنيع بخصم رقم ثابت من عندك.
المواصفات المؤكدة
| المعلومة الموثقة | حدود استخدامها |
|---|---|
| نظام RGNL-100 بفاصل حراري وألواح ألمنيوم | لا يثبت الاسم تصنيف عزل أو مقاومة معتمدا |
| 100 mm مقاس إطار في الكتالوج، وعرض نظام في جدول الموقع | اطلب مقاطع الرأس والجوانب والعتبة؛ لا تعتبره سماكة الجدار المطلوبة |
| ألمنيوم 6063-T5 وسماكة 2.0-4.0 mm | حدد القطاعات المستخدمة في الطلب؛ النطاق ليس سماكة موحدة لكل جزء |
| باب مفرد أو مزدوج غير متساو أو مزدوج | تثبت أبعاد كل ضلفة ووظيفتها على الواجهة المعتمدة |
| حشوة ألمنيوم خلوية أو زجاج مزدوج في جدول المنتج | لا تستنتج سماكة التجميع أو وزنه دون مقطع مؤكد |
المصادر: كتالوج روجنيلان 2024، الصفحة 79، وجدول المنتج الرسمي. لا نستخدم ترميز سماكة الحشوة غير الواضح في الكتالوج، ولا نورد حدود حجم أو وزن أو تصنيفات أمنية وأداء غير متحققة.
اختيار ترتيب الضلف قبل تثبيت الفتحة
| الترتيب المدرج | قرار يجب حسمه في الرسم |
|---|---|
| باب مفرد | جهة المفصلات واتجاه الفتح وموضع المقبض بالنسبة إلى الجدار المجاور |
| مزدوج غير متساو | عرض الضلفة المستخدمة يوميا، ووظيفة الضلفة الأصغر وطريقة تحريرها إن كانت تفتح |
| مزدوج | تقسيم العرض، والضلفة الأساسية، وتفصيل الالتقاء وتسلسل التشغيل |

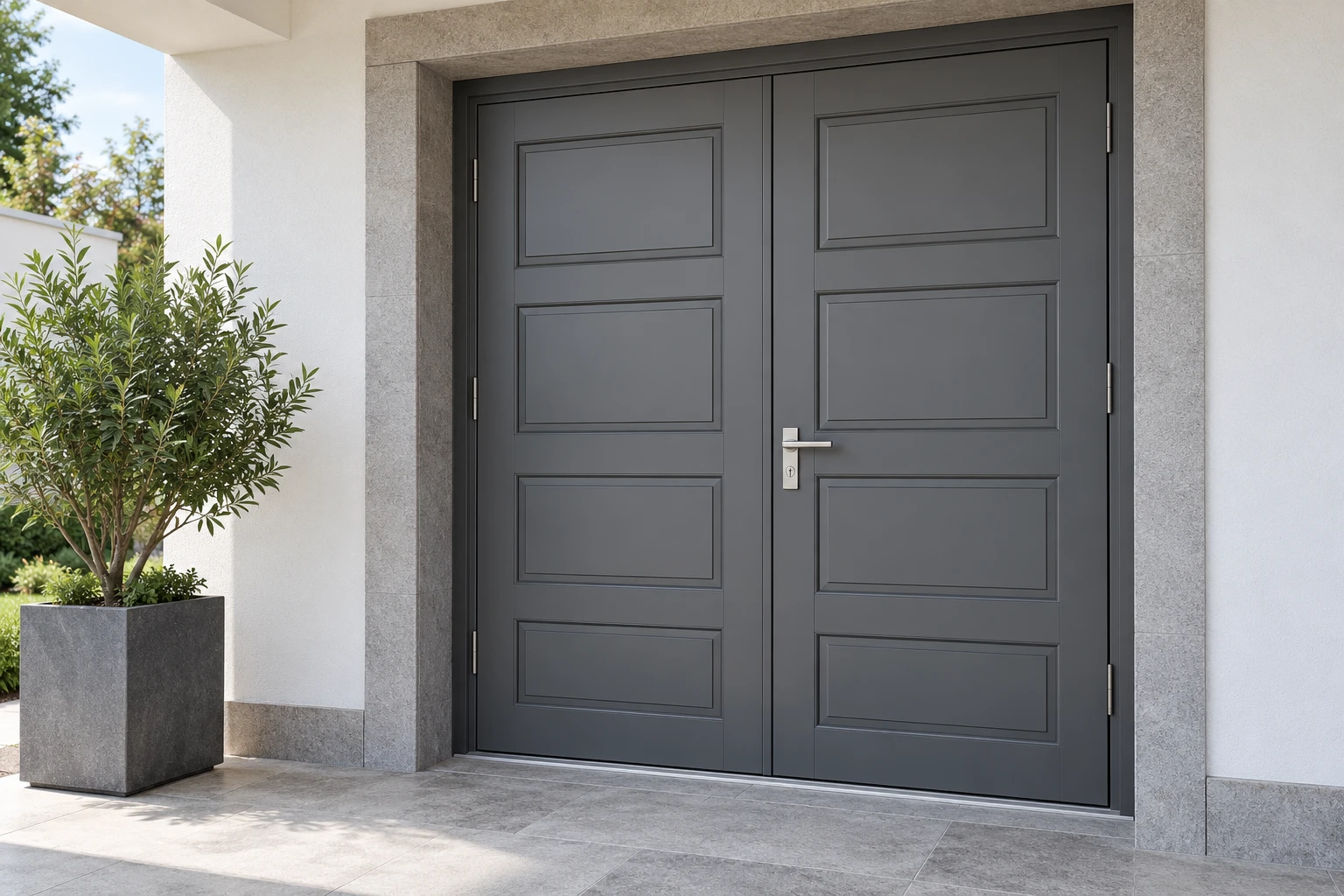

حدد على الرسم جهة النظر من الخارج أو الداخل. عبارتا «يمين» و«يسار» وحدهما لا تكفيان. اكتب الفتح للداخل أو للخارج واطلب تأكيد ملاءمته للتكوين؛ لا تفترض أن الصورة تحدد جهة الفتح أو المقاس المسموح.
ورقة تسليم قياسات الموقع للمصنع
أعط كل مدخل رقما، واربط الصور والقياسات به. يسجل فريق المشروع البيانات التالية قبل اعتماد المقاس النهائي، ويعيد المصنع رسما يبين ما اعتمده وما يحتاج إلى توضيح.
| بند القياس | ما يسجل ولا يترك ضمنيا |
|---|---|
| عرض الفتحة | قراءات أعلى الفتحة ووسطها وأسفلها، مع توضيح وجود كسوة أو لياسة لاحقة |
| ارتفاع الفتحة | قراءات عند الجانبين والوسط من مرجع أرضية معلوم، لا من سطح مؤقت غير محدد |
| انتظام الفتحة | القطران وحالة استقامة الجوانب والرأس، لمراجعة أي اختلاف قبل التصنيع |
| سمك الجدار وعمق الردة | السمك بعد التشطيب وموضع الإطار داخل الفتحة، مع بروز الكسوة |
| الأرضية والعتبة | منسوب الداخل والخارج بعد التشطيب، وأعلى العتبة وموضع ارتكازها المقترح |
| التثبيت والالتقاء بالجدار | مادة الجدار ومقاطع الربط والعزل المطلوبة والطرف المسؤول عن تصميمها |
مثال: ارتفاع مقاس من أرضية لم تكتمل
إذا أخذ القياس قبل إضافة طبقات الأرضية ثم اعتبر مقاسا نهائيا، فقد يتغير موضع العتبة والفراغ المتاح للضلفة. أرسل مقطع الأرضية ومنسوبها النهائي مع القياس، واطلب إعادة تأكيد ارتفاع الإطار وموضعه. لا تفترض أن تعديل أسفل الباب في الموقع مسموح أو يعالج المشكلة.
قبل الموافقة على الإنتاج
- طابق رقم الباب وإصدار الرسم مع محضر القياس والصور.
- راجع فتحة البناء والإطار والمرور كأبعاد منفصلة.
- اطلب تحديد الفراغات حول الإطار وتفصيل العتبة على المقاطع، دون اعتماد سماح موحد غير موثق.
- ثبت اتجاه الفتح وترتيب الضلف والحشوة واللون.
- احسم اختلافات الموقع أو اكتب أنها تنتظر المعالجة؛ لا تعتمد رسما نهائيا مع منسوب أرضية مجهول.
هذه ورقة تنسيق للشراء وليست تعليمات تنفيذ. يحدد المختصون بالمشروع تفاصيل التثبيت والعزل والصرف ومتطلبات المرور. الصورة لا تثبت عبورا بلا عائق أو مقاومة تسرب، والبيانات لا تحدد سماح تركيب رقمي موحدا.
نطاق عرض السعر
اطلب تسعير الباب وفق رسم محدد الإصدار يبين مقاس الإطار وترتيب الضلف والحشوة والمقابض والتشطيب. افصل أعمال تعديل الفتحة والكسوة والأرضية والتركيب عن توريد الباب، وحدد من يتحمل إعادة القياس واعتماد التغييرات.
إذا تغير منسوب الأرضية أو مقاس الفتحة بعد العرض، اطلب تحديث الرسم والسعر معا قبل الإنتاج. لا توجد هنا أسعار ثابتة أو تكلفة تعديل أو مدة توريد مضمونة.
بيانات طلب المراجعة
- رقم كل باب، الكمية، موقع المشروع وصور الفتحة من الجهتين.
- قياسات الفتحة ومراجعها وحالة التشطيب الحالية.
- مقاطع الجدار والأرضية والعتبة والمناسيب النهائية المطلوبة.
- ترتيب الضلف وجهة النظر واتجاه الفتح والمرور المطلوب.
- الحشوة والمقابض وعينة اللون الرمادي وطريقة التشطيب المطلوبة.
- مسؤوليات القياس والرسومات والتثبيت وأعمال الموقع.
اطلب إرجاع المسائل غير المحسومة في قائمة مستقلة مع عرض السعر، بدلا من تفسير غيابها على أنه موافقة.
أسئلة شائعة
هل مقاس النظام 100 مم هو عرض فتحة الباب؟
لا. 100 mm بيان للمقطع في المصادر، وليس عرض الباب أو فتحة المرور أو مقدار سماح التركيب.
هل أرسل مقاس الفتحة الخام أم بعد التشطيب؟
أرسل القياس مع وصف حالته، وحدد سماكات التشطيب والمناسيب النهائية. يجب ألا يضطر المصنع إلى تخمين مرجع القياس.
هل للباب المزدوج فتحة مرور تساوي عرض الإطار؟
لا تفترض ذلك. اطلب عرض المرور عند فتح الضلفة اليومية، وعند فتح الضلفتين إذا كان ذلك ضمن التصميم، مع بيان وضع الفتح المعتمد.
كم فراغا أترك حول الإطار؟
لا تحدد المصادر المستخدمة قيمة موحدة. اطلب تفاصيل الفراغات والتثبيت والعزل للتكوين والجدار المقترحين، واعتمدها مع المختصين قبل التنفيذ.
هل يمكن اختيار حشوة غير زجاجية؟
جدول المنتج يذكر حشوة ألمنيوم خلوية إلى جانب الزجاج المزدوج. حدد اختيارك وموقعه على الواجهة واطلب المقطع الفعلي؛ لا نستنتج سماكة الحشوة من الصورة.
أرسل تفاصيل مشروعك
أرسل إلى روجنيلان محضر قياس المدخل ومقطع الأرضية لمراجعة باب RGNL-100 وتحديد المقاسات والخيارات ونطاق التوريد قبل اعتماد الإنتاج.
