حدد الجزء الذي يتحرك فعلا

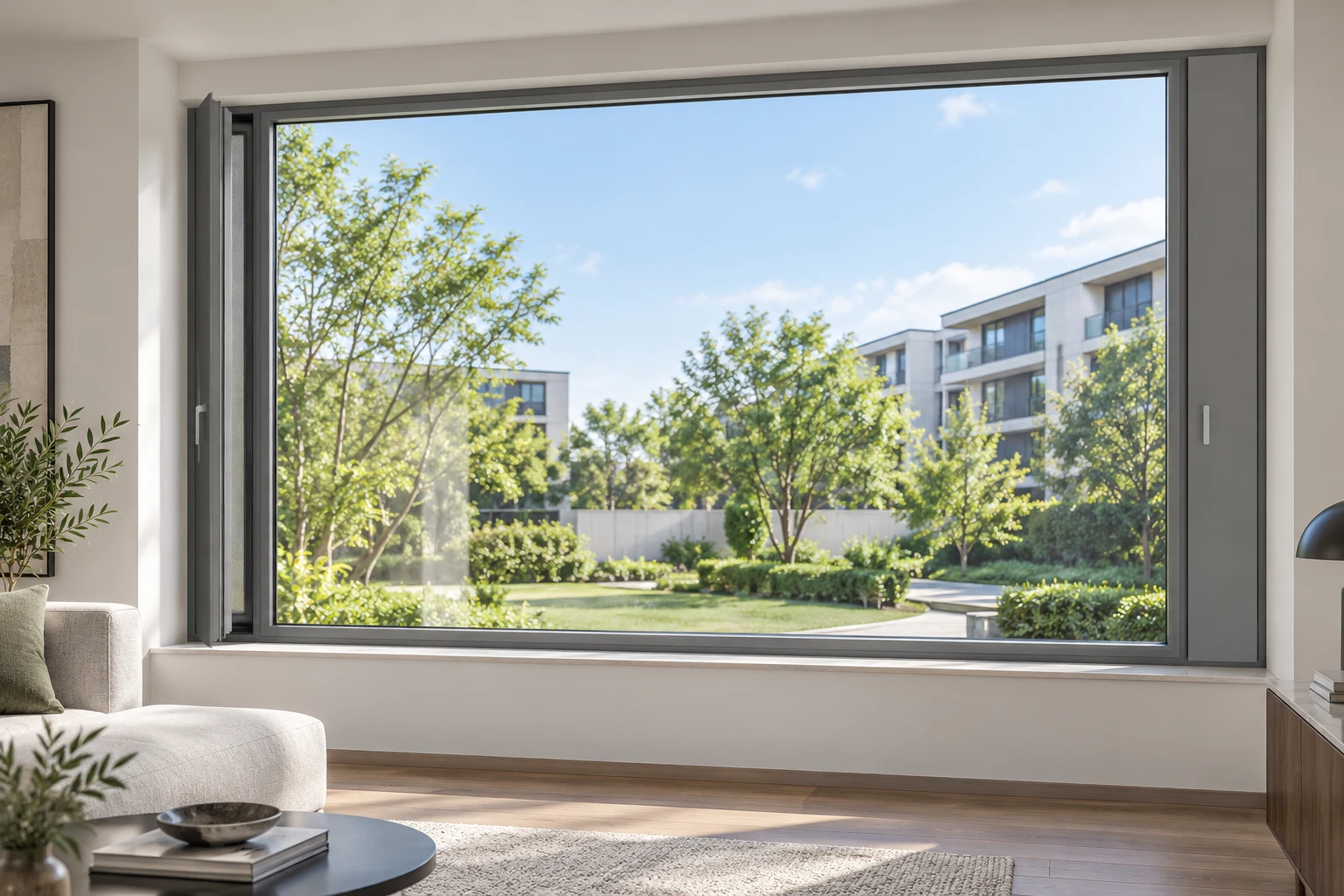

تعرض صفحة نافذة التهوية الدقيقة الرسمية صورة تفصيلية لضلف جانبية معتمة ومفصلات ومقابض، إلى جانب الزجاج المركزي. يتيح هذا التقسيم مناقشة مساحة الرؤية ووظيفة التهوية كبندين منفصلين؛ لا يجعل عرض الزجاج هو عرض فتحة التهوية. هذه قراءة للتكوين المعروض، وليست تعميما على كل ترتيب ممكن.

الخطأ الشائع في طلب الرسومات هو وضع سهم فتح على كامل المستطيل الزجاجي. قد يفهمه المقاول كضلفة كبيرة، بينما يقصد المشتري فتح الأجزاء الجانبية فقط. لذلك يجب تسمية كل جزء على الواجهة قبل مناقشة المقاسات أو المقابض. ولا تحول عبارة التهوية الدقيقة إلى ادعاء بمعدل هواء أو زاوية فتح أو حماية أمنية غير موثقة.

ابدأ من فئة نوافذ التهوية الدقيقة، ثم احتفظ برابط المنتج المحدد مع طلبك حتى لا يستبدل بنافذة منزلقة أو بنافذة إمالة مختلفة لمجرد تشابه الاسم.

المواصفات المؤكدة وحدودها

يعرض جدول الموقع قيمة 108 mm تحت خانة عرض المسار؛ لا تستخدمها عرضا صافيا للتهوية أو سماكة للجدار. توجد فروق بين الكتالوج والصفحة في سماكة القطاع وترميز الزجاج، لذلك لا نعتمد تلك الأرقام هنا. اطلب ورقة مواصفات واحدة للتجميعة التي ستشتريها.

قارن حالات الرسم وليس أسماء الوظائف

هذه حالات للمراجعة وليست تعليمات تشغيل. لا تفترض أن وضعا جزئيا للمقبض يثبت الضلفة أو يحقق تهوية آمنة أثناء الغياب. إذا احتجت إلى محدد حركة أو قفل خاص، اذكر الوظيفة المطلوبة واطلب تأكيد التجهيز المناسب؛ لا تستنتجه من شكل المقبض في الصورة.

كما لا تعني ضلفتان جانبيتان إمكان تغيير جهتيهما أو تشغيلهما بالطريقة نفسها في كل مقاس. اطلب تحديد الجزء الأيمن والأيسر من منظور داخلي واضح، وتوثيق أي فرق بينهما في قائمة الملحقات.

ورقة اعتماد تفصل الرؤية عن التهوية

خصص صفا لكل نوع نافذة في جدول المشروع. استخدم الرموز التالية كمثال إداري فقط، ثم انقلها إلى مخطط الواجهة والمقطع وعرض السعر. الأهم أن يحمل الجزء نفسه الرمز نفسه في جميع المستندات.

لا تجمع عرض الرؤية مع عرضي الضلف للوصول تلقائيا إلى مقاس الإطار الخارجي؛ توجد قطاعات وفواصل يجب أن تظهر أبعادها في الرسم التنفيذي. اطلب سلسلة أبعاد تبين المقاس الإجمالي وتقسيماته على المرجع نفسه، بدلا من خلط عرض الزجاج الظاهر بمقاس قصه أو بعرض فتحة البناء.

مثال مراجعة: يريد المعماري رؤية مركزية أوسع، ويريد المستخدم تهوية جانبية. إذا عدل تقسيم الواجهة، يجب إعادة تأكيد عرض كل ضلفة ومقاس الزجاج وحدود التصنيع؛ لا تفترض بقاء مساحة التهوية أو ملحقات التشغيل دون تغيير. وثق المفاضلة بين الجزء الزجاجي والجانبين في الإصدار الجديد.

عند مراجعة العينة، طابق الرموز مع الأجزاء الفعلية، وصور حالة الإغلاق والفتح من جهة النظر المحددة. سجل الاختلافات في قائمة واحدة، مثل اختلاف جهة المقبض أو جزء اعتبر ثابتا في الرسم. لا تعتمد صورة مغلقة فقط كدليل على صحة الوظيفة المتفق عليها.

ما الذي يجب تثبيته في عرض السعر؟

ثبّت مقاس الوحدة وتقسيمها وعدد الضلف المتحركة والزجاج والتشطيب والكمية قبل مقارنة الأسعار. اطلب إظهار الشبك ومحددات الحركة والملحقات المطلوبة كبنود واضحة، مع بيان المشمول وغير المشمول. تغيير أحد الجانبين إلى جزء مختلف يتطلب مراجعة الرسم والعرض معا، وليس تعديل وصف مختصر فقط.

افصل نطاق النافذة عن القياس بالموقع والتركيب ومعالجة محيط الإطار والشحن. لا توجد هنا أسعار أو مدة تسليم أو حد أدنى للطلب معتمد. وإذا طلب المشروع أداء حراريا أو صوتيا محددا، فاطلب مستندا يخص التجميعة المقترحة بدلا من اعتبار الفاصل الحراري وحده إثباتا للنتيجة.

ملف الطلب ومراجعة الإصدار

• جدول الفتحات والكميات، ومخطط يوضح منظور الداخل ومقاسات البناء.
• تقسيم الزجاج والضلف الجانبية مع الرموز وحالات التشغيل المطلوبة.
• مقاطع الرأس والجلسة والجانبين وعلاقتها بالجدار بعد التشطيب.
• تركيبة الزجاج المطلوبة، وعينة اللون، واحتياجات الشبك والقفل.
• وجهة الشحن ونطاق التركيب وأي وثائق أداء يحتاج المشروع إلى مراجعتها.

اطلب ردا يحمل رقم مراجعة وتاريخا، ويبين الأسئلة المفتوحة قبل إصدار أمر التصنيع. احتفظ بالإصدار السابق للمقارنة، لكن حدد بوضوح النسخة المعتمدة. يجب أن يعرف المعماري والمشتري والمقاول أي تقسيم وأي حالة تشغيل وافقوا عليها.
