أبواب محورية من الصين: أين تبدأ مراجعة الحركة؟

تخص هذه المقالة باب روجنيلان المحوري من الألمنيوم المصبوب ضمن الأبواب الخارجية. تختلف هذه المراجعة عن مجرد قياس فتحة البناء: المطلوب التحقق من المساحة التي تشغلها الضلفة أثناء الحركة، لا أبعاد الباب المغلق فقط.

ابدأ بمخطط أفقي يحدد الداخل والخارج وموضع الإطار والكسوة. اطلب من المصنع إظهار محور الدوران ومجال الفتح المعتمد. لا تستخرج موضع المحور من صورة زخرفية، ولا تفترض أن اختيار الفتح للداخل يلغي الحاجة إلى مراجعة المساحة خارج الباب.

المواصفات المؤكدة

الفتح للداخل أم للخارج؟

ضع سهم جهة النظر على الرسم. وصف «يمين» أو «يسار» دون تحديد جهة النظر قد يعطي فهما مختلفا للطلب. يراجع فريق المشروع اشتراطات الموقع قبل اعتماد الاتجاه، ولا تثبت هذه المقارنة مطابقة الباب لنظام محلي.

ورقة اعتماد المحور ومساري الطرفين

اطلب رسما بمقياس واضح، يتضمن الضلفة مغلقة وفي مراحل الحركة وعند نهاية الفتح المسموحة. راجع العناصر التالية على المخطط نفسه، مع الأثاث والكسوة في مواضعهما النهائية.

علاقة الأبعاد التي تمنع خطأ شائعا

في مخطط الضلفة المستطيلة، إذا كان المحور داخل عرضها، فقسم العرض إلى بعدين: من المحور إلى الحافة القصيرة، ومنه إلى الحافة الطويلة. مجموعهما هو عرض الضلفة في الرسم، لكنه ليس معادلة لحساب المرور الصافي. يعتمد المرور على وضع الفتح والسماكة والإطار والمقبض وتفاصيل التوقف.

مثال تنسيق: طاولة المدخل خارج المسار الرئيسي

قد تبدو الطاولة بعيدة عن الطرف الطويل، بينما يقع بروز الكسوة قرب الطرف القصير أو يصل المقبض إلى حافتها خلال الحركة. اطلب إظهار هذه العناصر في كل وضع، ثم قارن نقل العائق أو تعديل التكوين بعد تأكيد المصنع. لا تحرك المحور افتراضيا على الرسم المعماري وتعتبر الآلية موافقة تلقائيا.

• اعتمد موضع المحور والزاوية المسموحة على رسم المصنع، لا على صورة الباب.
• تحقق من عدم التصادم خلال المسار كله، لا في وضع النهاية فقط.
• سجل المرور المطلوب والمرور المحقق كبعدين مستقلين، وحدد أي فرق قبل الإنتاج.
• اطلب توضيح مسؤوليات تثبيت نقاط المحور وضبط الحركة والتشطيب؛ هذه ورقة تنسيق وليست تعليمات تركيب.

نطاق عرض السعر

للمقارنة بين عرضين، أرسل مخطط الحركة نفسه وحدد عرض الضلفة وسماكتها وزخرفتها وموقع الزجاج والمقبض والقفل. اطلب بيان آلية المحور وما يشمله توريدها، وأي متطلبات إنشائية أو تجهيزات موقع منفصلة.

التغيير في موضع المحور أو مقاس اللوح أو القفل يستلزم إعادة مراجعة الرسم والسعر، وليس مجرد تعديل وصف اللون. لا يوجد هنا سعر ثابت أو حد تصنيع أو مهلة تسليم مضمونة؛ اطلب عرضا محدد النطاق مع قائمة البنود التي تنتظر التأكيد.

بيانات طلب المراجعة

• رقم الباب والكمية وموقع المشروع، وصور المدخل من الجهتين.
• المخطط الأفقي والواجهة، ومقاس الفتحة والإطار والضلفة المقترح.
• اتجاه الفتح مع جهة النظر، والمرور المطلوب، ومكان وقوف المستخدم.
• مواضع الكسوة والأثاث والدرج القريب ومناسيب الأرضيات النهائية.
• تصميم اللوح والزجاج والقفل والمقبض وعينة اللون المطلوبة.
• طلب رسم معتمد للمحور والحركة، وتحديد الجهة المسؤولة عن مراجعة دعم نقاط الدوران.

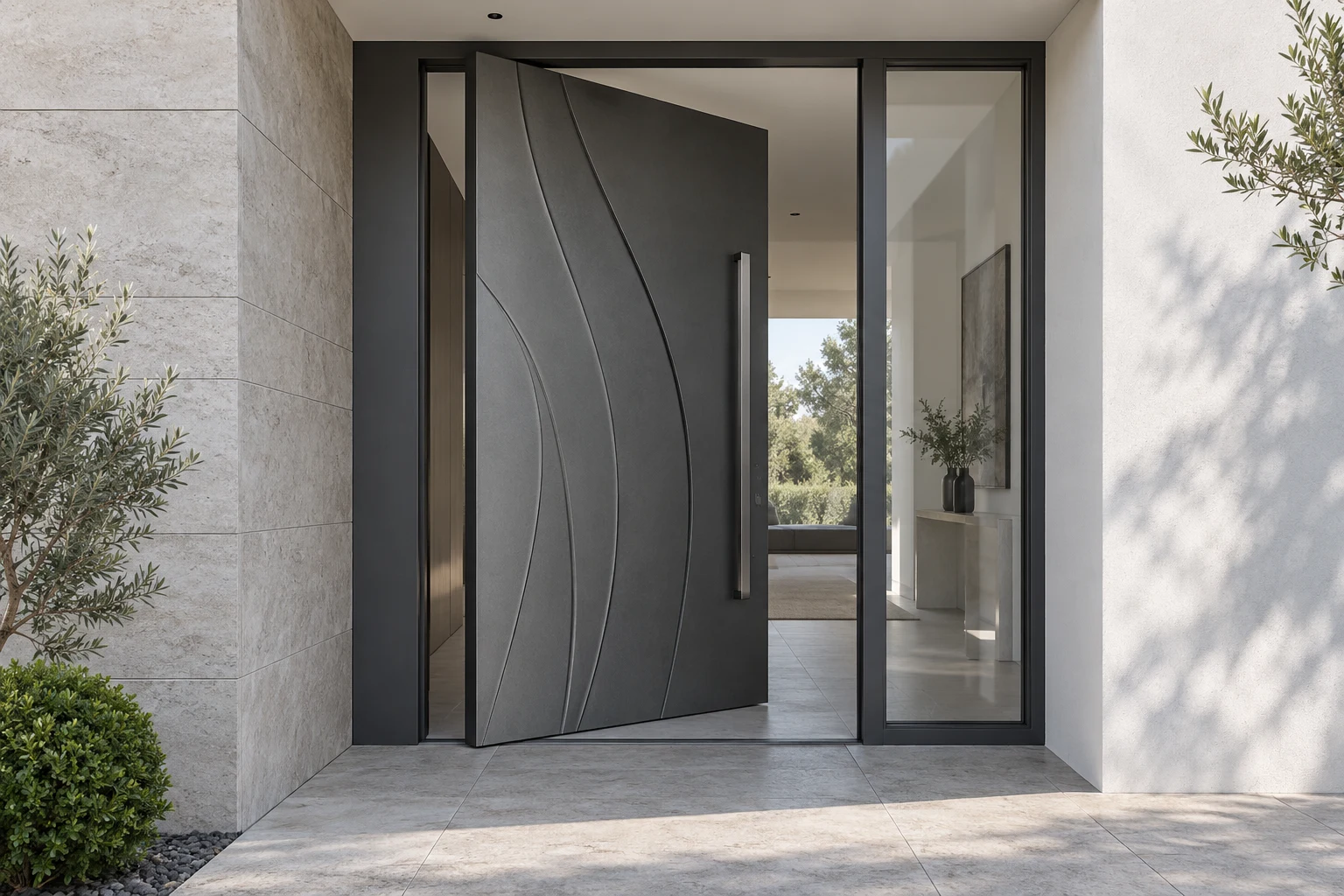

الرمادي في الصورة توضيحي؛ يعتمد اللون ونوع التشطيب على العينة والمواصفة المؤكدتين للطلب، وليس على مظهر الصورة وحده.
