اتجاه الباب ليس وصفا منفصلا عن المخطط

تخص هذه المراجعة باب RGNL-120 المفصلي بفاصل حراري ضمن الأبواب المفصلية، وليس باب السحاب أو الباب المحوري. يعرض كتالوج روجنيلان 2024 في الصفحة 77 رسوما للفتح يمينا ويسارا، إلى الداخل وإلى الخارج. أما تكوين طلبك فيحتاج إلى رسم مؤكد يجمع الاتجاه مع المقاس والزجاج والملحقات.

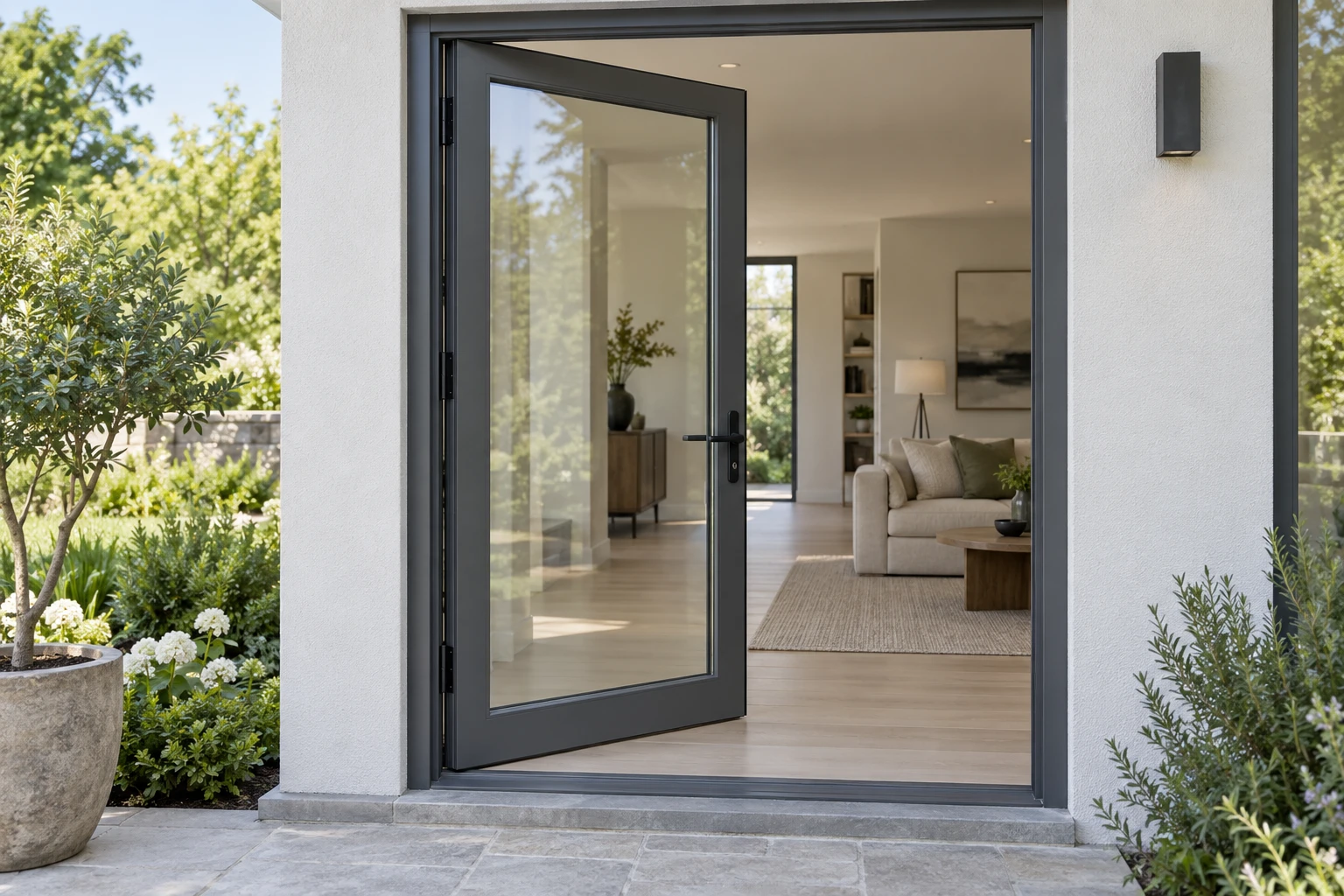

تخيل مخطط شقة يظهر الباب قرب خزانة: قد يبدو الاتجاه مناسبا في الواجهة، بينما يصل المقبض إلى جانب الخزانة أثناء الفتح. المطلوب ليس اختيار الاسم الصحيح فقط، بل تحديد مساحة حركة قابلة للمراجعة. لذلك أرفق المخطط الأفقي مع الواجهة، وأظهر الأثاث بوضعه النهائي لا كمساحة فارغة افتراضية.

المواصفات المؤكدة

ترتيب الضلف يغير ما يجب اعتماده

اطلب إظهار وظيفة كل ضلفة، لا عرضها فقط. لا تعتبر الجزء الأضيق ثابتا أو قابلا للفتح تلقائيا، ولا تفترض أن الضلفتين تستخدمان المقبض نفسه. يوضح المورد تفصيل الالتقاء والقفل والتشغيل حسب التكوين المعتمد.

إذا طلبت شبكا للحشرات، فأضفه صراحة إلى الرسم وقائمة التوريد، مع اتجاه حركته وترتيب استعماله بالنسبة إلى الضلفة الزجاجية. وجوده في أمثلة النظام لا يعني أنه مشمول في كل عرض، ولا يثبت وظيفة أمنية أو حماية من السقوط.

ورقة مراجعة الاتجاه والتعارضات

اعتمد جهة نظر واحدة لكل واجهات جدول الأبواب، ثم اكتبها بجوار كل رسم. يمكن أن يكون الوصف «من خارج المبنى باتجاه الداخل»، مع سهم واضح للداخل والخارج. المهم أن يستخدم فريق الموقع والمصنع المرجع نفسه، لا اختصارا يفهمه كل طرف بطريقة مختلفة.

1. ثبت رقم الباب: اربط رقم الفتحة بالواجهة والمخطط والصور والكمية. لا تكرر رسما معكوسا لغرفة أخرى دون تحديث اتجاهه ورقمه.
2. أظهر المفصلات وقوس الحركة: اطلب رسم الضلفة مغلقة وفي وضع الفتح المطلوب، مع تأكيد الزاوية الممكنة من المورد. لا تفترض زاوية ثابتة أو قابلية انعكاس الاتجاه بعد التصنيع.
3. أضف بروز المقبض: راجع المسار الكامل للمقبض مع الجدار والستارة والخزانة، وليس حد اللوح الزجاجي وحده. حدد موضع أي محدد حركة مطلوب للمراجعة.
4. راجع الأرضية والمرور: أظهر المناسيب النهائية والعتبة والسجادة القريبة. اطلب عرض المرور الصافي في وضع الاستخدام اليومي، منفصلا عن عرض الإطار.
5. اختبر وضع الباب المجاور: ارسم البابين في حالتي الفتح المتزامن إذا كان ذلك متوقعا. راجع مكان وقوف المستخدم وإمكان الوصول إلى المقبض دون دخول مسار الضلفة الأخرى.

مثال قرار: تغيير الاتجاه أم تحريك الخزانة؟

إذا ظهر تعارض، لا تغير علامة اليمين إلى اليسار في جدول الطلب وحده. قارن تحريك الخزانة أو تعديل موقع المقبض إن أمكن أو طلب اتجاه آخر، ثم أعد مراجعة الرسم والملحقات مع المورد. قد يحل التعديل تعارضا داخل الغرفة لكنه ينقل الحركة إلى ممر أو بسطة خارجية تحتاج إلى مراجعة مستقلة.

في باب ذي ضلفتين، اطلب توثيق الفتح والإغلاق بالتسلسل على العينة أو في فيديو واضح للتكوين الموافق عليه. سجل كيفية تحرير الضلفة الثانوية وإعادتها، واطلب تعليمات الأجزاء الموردة. هذه خطوات اعتماد شراء وليست تعليمات تركيب أو تقرير مطابقة لاشتراطات المخارج المحلية.

نطاق عرض السعر

قارن الأسعار على أساس التكوين نفسه: عدد الضلف ومقاساتها، والزجاج، واتجاه الفتح، والقفل والمقابض، والشبك إن طلب، والتشطيب. اطلب توضيح البنود الاختيارية وما إذا كان تغيير الاتجاه يستلزم تغييرا في المكونات أو نطاق الأعمال.

لا توجد هنا قائمة أسعار أو مهلة تصنيع أو تكلفة تعديل ثابتة. اعتمد إصدارا واحدا من الرسم مع العرض، واطلب تحديث الاثنين إذا تغير ترتيب الضلف. افصل توريد الباب عن تجهيز الفتحة ونقل الأثاث وأعمال الأرضية، حتى لا تقارن عرضين بنطاقين مختلفين.

بيانات طلب المراجعة

أرسل جدول الأبواب والكميات، ومخطط الموقع من الجهتين، وصورا للفتحة، وعرضها وارتفاعها مع حالة التشطيب. أضف جهة النظر واتجاه الفتح والضلفة اليومية، والمرور المطلوب، والأثاث والأبواب القريبة، والزجاج والتشطيب المقترحين، ووجهة الشحنة.

اطلب أن يعيد المصنع رسما يبين الاتجاه والملحقات والحدود غير المحسومة. قبل الموافقة، طابق رقم الباب وإصدار الرسم وقائمة المكونات؛ ولا تعتبر غياب ملاحظة عن عائق ظاهر موافقة على تجاهله. تتولى جهة المشروع المختصة مراجعة متطلبات الموقع والنظم المعمول بها.
